Именно в муфтовом соединении покрытие обрывается, а зазор в зоне торцов труб становится очагом коррозии и разрушения. Традиционные решения закрывают проблему лишь частично:
Неравномерность покрытия
Эпоксидное покрытие на вершинах резьбы тоньше, во впадинах — толще. При свинчивании возникают локальные перегрузки и сколы.
Микротрещины при свинчивании
Напряжения в резьбе неравномерны. Появляются микротрещины, куда проникает коррозионная среда.
Быстрое разрушение покрытия
После 3–6 циклов свинчивания покрытие разрушается. Оголённая сталь становится очагом интенсивной коррозии.
Слабая защита J-зоны
Самое уязвимое место — торец трубы. Покрытие разрушается и обрывается, оставляя металл оголённым без защиты.
Выдавливание уплотнений
Обычные уплотнительные кольца выдавливаются давлением при свинчивании и не работают под нагрузкой.
Нет контроля момента затяжки
Отсутствует механизм, который помогал бы контролировать глубину свинчивания и предотвращать перетяг.
Решение
Полимерное кольцо, которое убирает зазор

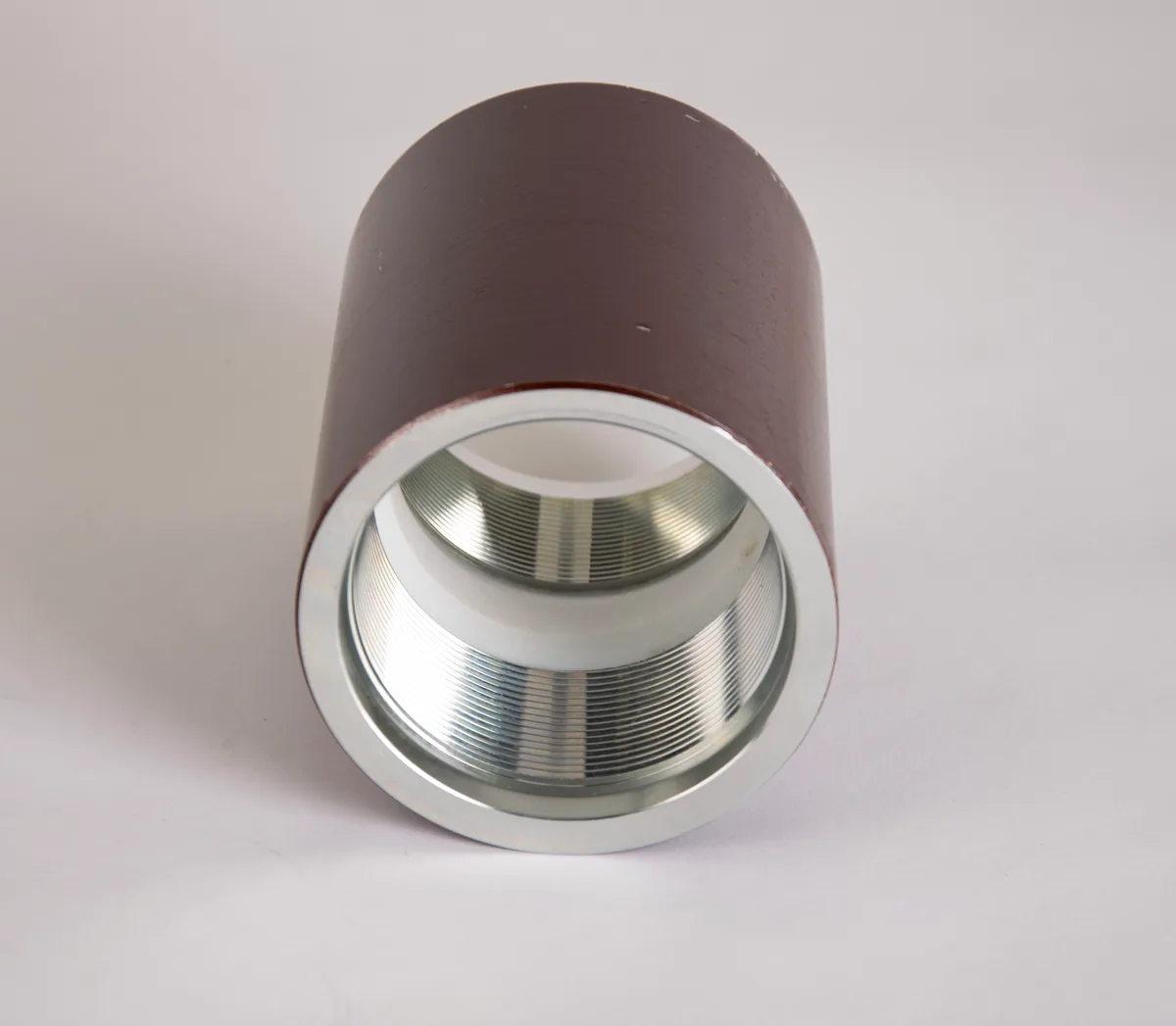

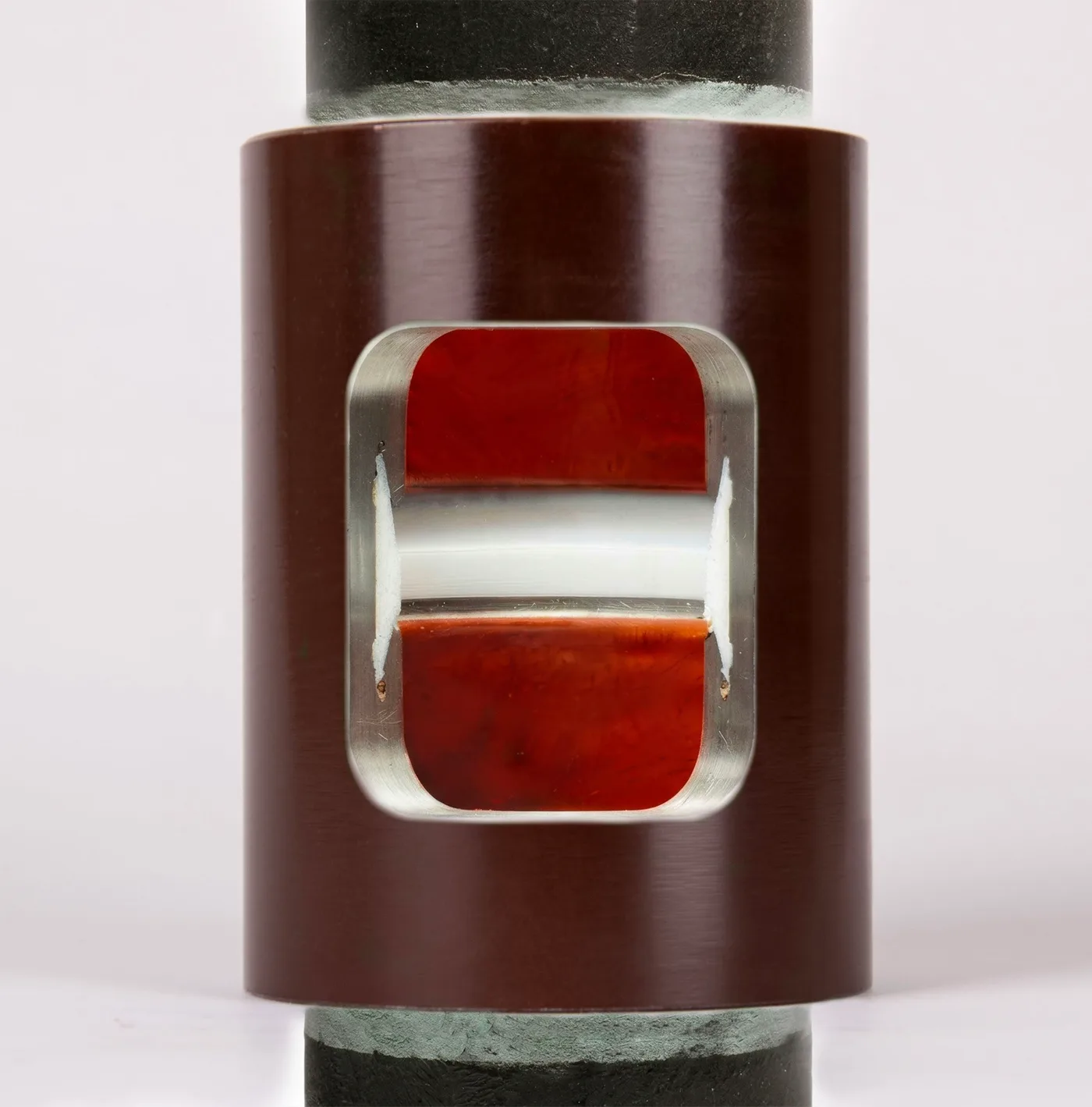

М2® — модификация стандартной муфты API / ГОСТ: в средней части устанавливается барьерное полимерное кольцо с конусными краями. При свинчивании первые витки резьбы врезаются в полимер — соединение герметизируется, а уязвимая J-зона полностью перекрывается.
Асимметричное полимерное кольцо
Специальная геометрия кольца компенсирует допуски резьбы — отклонения по ГОСТ и API.
Защита J-зоны
Физически перекрывает торец трубы, где обычно обрывается заводское покрытие. Создаёт надёжный барьер.
Контролируемая деформация
Кольцо деформируется в пределах 15–18 % — в зоне упругости полимера. Заполняет все микрозазоры в резьбе.
Демпфирование нагрузок
Сглаживает зазоры, возникающие при растяжении колонны и циклических нагрузках.
Многократное свинчивание
Гарантировано 8–10+ циклов без потери герметичности. Идеально для ремонтного фонда.
Контроль момента затяжки
При достижении оптимальной деформации кольцо создаёт возрастающее сопротивление — помогает избежать перетяга.
Принцип работы
Как работает кольцо М2®
01
Компенсация допусков
Асимметричная форма кольца равномерно распределяет нагрузку даже при отклонениях резьбы по ГОСТ и API.
02
Заполнение зазоров
При свинчивании полимер пластично заполняет все микрозазоры в резьбе, создавая лабиринтное уплотнение.
03
Защита J-зоны
Кольцо полностью перекрывает торец трубы, защищая самое уязвимое место соединения от коррозии.
04
Контролируемая деформация
Деформация ограничена 15–18 % — кольцо работает как упругий демпфер, а не жёсткий упор.
05
Демпфирование динамических нагрузок
При растяжении колонны и вибрации полимер компенсирует микроперемещения, сохраняя герметичность.
06
Обратная связь по моменту затяжки
По мере деформации кольца затяжка становится заметно тяжелее — естественный индикатор правильного момента.
Технические характеристики
Характеристики соединения М2®
Материал уплотнения
PTFE / СВМП / ПЭЭК (по условиям среды)
Количество свинчиваний
8–10+ циклов без потери герметичности
Рабочая температура
от −40 °C до +150 °C (кратковременно до +180 °C)
Максимальное давление
до 10 000–15 000 psi
Совместимые размеры НКТ

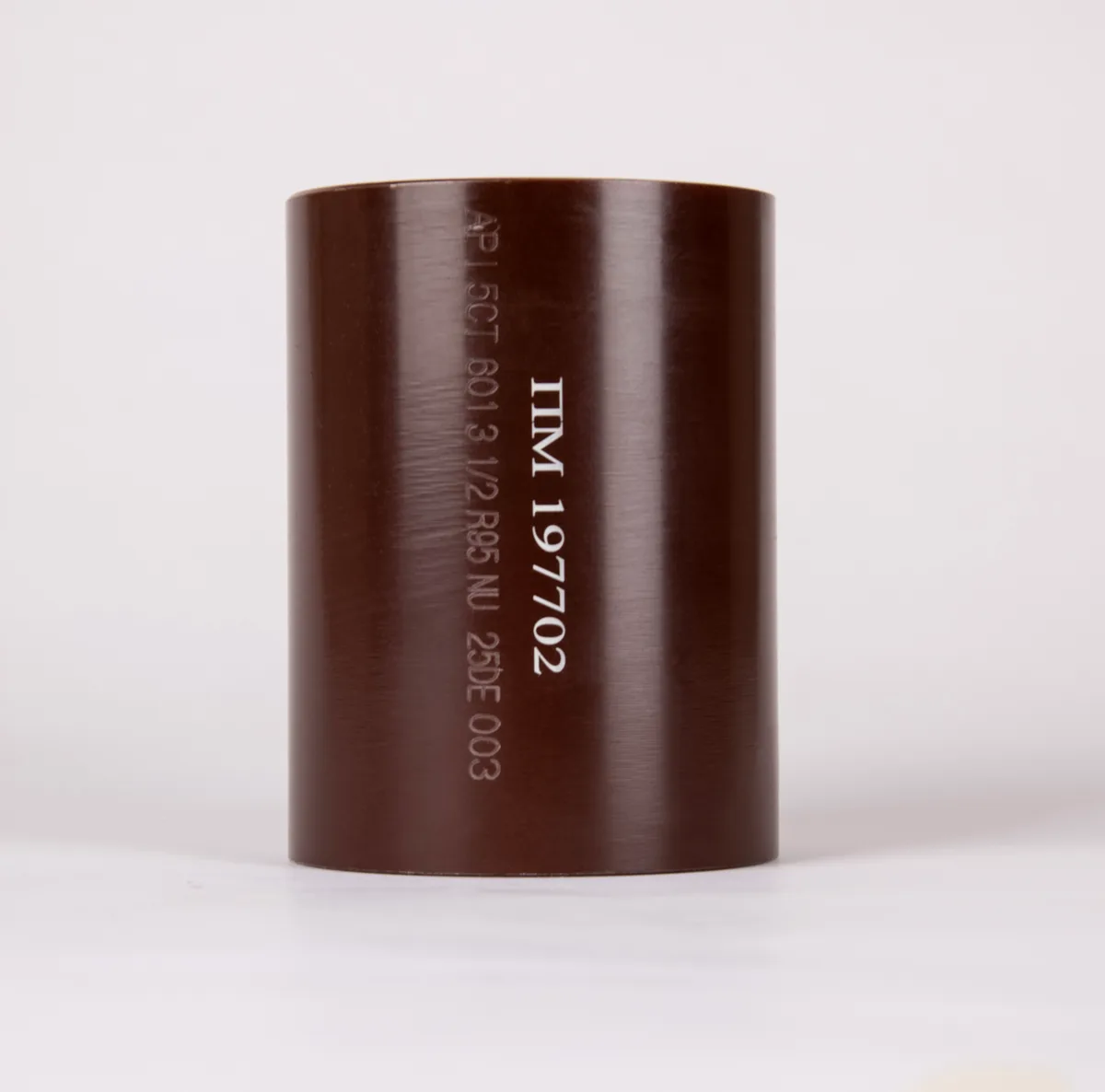

2⅜", 2⅞", 3½", 4½" (API 5CT)
Тип резьбы
API 8rd EUE / BTC и аналоги, 8–10-витковая резьба ГОСТ
Контролируемая деформация кольца
15–18 % (в пределах упругости полимера)
Защита J-зоны
Полное перекрытие торца трубы
Применимость
НКТ с высаженными концами, включая трубы с внутренним покрытием и лайнерами
Преимущества
Что получает нефтегазовая компания
8–10+ циклов свинчивания
Значительно больше, чем у стандартных муфт с покрытием. Больше ремонтов без замены колонны НКТ — идеально для ремонтного фонда и ТКРС.
Надёжная защита J-зоны
Физическое перекрытие самого уязвимого места соединения. Коррозия не начинается с торца трубы.
Компенсация допусков
Асимметричная геометрия и пластичность полимера нивелируют неточности резьбы по API и ГОСТ.
Стойкость к нагрузкам
Демпфирует вибрацию и циклические нагрузки. Снижает риск усталостного разрушения резьбы.
Простота внедрения
Не требует изменения процессов, оборудования и квалификации персонала. Ставится как обычная муфта.
Снижение OPEX
Меньше замен НКТ, меньше аварийных ремонтов, больше межремонтный период. Эффективно при CO₂, H₂S и высокой минерализации.
Сравнение
М2® против стандартных решений
Параметр
Стандартная муфта
Муфта М2®
Многократное свинчивание
3–6 циклов
8–10+ циклов
Защита J-зоны
Слабая — сколы и разрушение покрытия
Полная — кольцо перекрывает торец
Компенсация допусков резьбы
Низкая
Высокая — асимметричное кольцо
Заполнение зазоров при нагрузках
Отсутствует
Эффективное — демпфирование
Контроль момента затяжки
Отсутствует
Естественная обратная связь
Работа в агрессивных средах
Ограниченная
Высокая устойчивость
Материалы кольца
Три материала под условия скважины
Материал уплотнительного кольца подбирается под транспортируемую среду, температуру и давление конкретной скважины.
СВМП
до 90 °C
Сверхвысокомолекулярный полиэтилен (PE-UHMW)
Конструкционный термопласт для экстремальных условий эксплуатации. Самосмазывающийся материал с предельно низким поглощением влаги.
высокая стойкость к агрессивным химическим веществам
в 15 раз устойчивее к истиранию, чем углеродистая сталь
высокая ударная вязкость и прочность
очень низкий коэффициент трения
PTFE
до 260 °C
Политетрафторэтилен
Фтортермопласт с превосходной стойкостью к воздействию химических веществ, включая окисляющие кислоты. Основной материал соединения М2®.
чрезвычайно высокая химическая стойкость
высокая термическая стабильность
огнестойкий, самозатухающий состав
не формирует трещин при напряжении
ПЭЭК
газовые скважины
Полиэфирэфиркетон (PEEK)
Технология защиты для газовых скважин: кольцо ПЭЭК предотвращает движение фторопластового кольца при высоких температурах и быстром стравливании газа.
для скважин с повышенным забойным давлением
работа при высоких температурах
освобождает от шаблонирования труб
применимо для труб с внутренним покрытием
Области применения
Где М2® даёт максимальный эффект
Ремонтный фонд и ТКРС
Больше операций без замены колонны НКТ — 8–10+ циклов свинчивания.
Осложнённый фонд скважин
Высокая обводнённость, наличие CO₂ и H₂S. Эффективная защита в агрессивных средах.
Зрелые месторождения
Частые ремонты и свинчивания. Значительное снижение затрат на замену труб.
Нагнетательные скважины
Защита от коррозии при закачке подтоварной воды, CO₂ и агрессивных агентов.
Баланс цена / качество
Для компаний, которые не готовы переплачивать за премиум-соединения, но хотят лучшее, чем стандартное покрытие.
Объекты с высокой стоимостью простоя
Где критично минимизировать количество замен НКТ и внеплановых ремонтов.
Опыт применения
Реальные результаты на месторождениях
Работоспособность соединения М2® подтверждена эксплуатацией на реальных объектах в агрессивных средах.
Karasu Operating Company
Месторождение «Мишовдаг», Азербайджан
поставка — октябрь 2019
Кольцо из сверхвысокомолекулярного полиэтилена (PE-UHMW). Положительные результаты на реальных объектах, подтверждена работоспособность в агрессивных средах.
Азнефть / SOCAR
Месторождение «Биби-Эйбат», Азербайджан
поставка — февраль 2017
Кольцо из политетрафторэтилена (PTFE) для условий воздействия экстремальных химических нагрузок.
РН-Ванкор (Роснефть)
Опытно-промышленные испытания
в настоящее время
Проходят опытно-промышленные испытания. Первые результаты подтверждают эффективность соединения.
Следующее поколение
M2® Smart Connect
В разработке
Мы разрабатываем муфту нового поколения — высокогерметичное соединение НКТ с цифровой идентификацией. RFID-метка фиксирует полный жизненный цикл муфты и трубы, а цифровой паспорт передаёт данные в 1С:ТОиР, SAP PM и ИИ-модели.
комбинированное кольцо из коррозионностойкого сплава (CRA)
